XNA-2D SpriteBatch.Draw的七個多載

新增XNA4.0(2011.09.17)，跟3.0好像差異不大，哈~

第一個多載:
public void Draw (
         Texture2D texture,
         Rectangle destinationRectangle,
         Color color
)
Texture2D texture:載入的紋理。
Rectangle destinationRectangle:表示要把紋理畫在視窗的某一個區域裡。
Color color:將紋像染成指定的顏色，指定為white將不會為紋理染色。
///////////////////////////////////////////////////////////////////////////////
第二個多載:
public void Draw (
         Texture2D texture,
         Rectangle destinationRectangle,
         Nullable<Rectangle> sourceRectangle,
         Color color
)
Texture2D texture:載入的紋理。
Rectangle destinationRectangle:表示要把紋理畫在視窗的某一個區域裡。
Nullable<Rectangle> sourceRectangle:決定紋理的區域。就是要畫出來的位置。
Color color:將紋像染成指定的顏色，指定為white將不會為紋理染色。
///////////////////////////////////////////////////////////////////////////////
第三個多載:
public void Draw (
         Texture2D texture,
         Rectangle destinationRectangle,
         Nullable<Rectangle> sourceRectangle,
         Color color,
         float rotation,
         Vector2 origin,
         SpriteEffects effects,
         float layerDepth
)
Texture2D texture:載入的紋理。
Rectangle destinationRectangle:表示要把紋理畫在視窗的某一個區域裡。
Nullable<Rectangle> sourceRectangle:決定紋理的區域。
Color color:將紋像染成指定的顏色，指定為white將不會為紋理染色。
float rotation:將紋理旋轉指定角度（弧度），順時針旋轉
Vector2 origin:旋轉原點座標，就是旋轉時根據某一個點來旋轉的。預設都是圖的左上角，也就是（0,0）
SpriteEffects effects:有3個列舉 None、FlipHorizontally、FlipVertically，他在這裡的功能只是相圖形左右映射和上下映射而已，可用來作鏡子貼圖。
float layerDepth:圖層深度:在SpriteSortMode為FrontToBack的情況之下數值越大會越上層。BackToFront正好是相反的
///////////////////////////////////////////////////////////////////////////////////////////////////////////
第四個多載:
public void Draw (
         Texture2D texture,
         Vector2 position,
         Color color
)
Texture2D texture:載入的紋理。
Vector2 position:紋理的位置。
Color color:將紋像染成指定的顏色，指定為white將不會為紋理染色。
///////////////////////////////////////////////////////////////////////////////////////////////
第五個多載:動畫常用
public void Draw (
         Texture2D texture,
         Vector2 position,
         Nullable<Rectangle> sourceRectangle,
         Color color
)
Texture2D texture:載入的紋理。
Vector2 position:紋理的位置。
Nullable<Rectangle> sourceRectangle:決定紋理的區域。就是要畫出來的位置。
Color color:將紋像染成指定的顏色，指定為white將不會為紋理染色。
///////////////////////////////////////////////////////////////////////////////////////////////
第六個多載:
public void Draw (
         Texture2D texture,
         Vector2 position,
         Nullable<Rectangle> sourceRectangle,
         Color color,
         float rotation,
         Vector2 origin,
         float scale,
         SpriteEffects effects,
         float layerDepth
)
Texture2D texture:載入的紋理。
Vector2 position:紋理的位置。
Nullable<Rectangle> sourceRectangle:決定紋理的區域。就是要畫出來的位置。
Color color:將紋像染成指定的顏色，指定為white將不會為紋理染色。
float rotation:將紋理旋轉指定角度（弧度），順時針旋轉
Vector2 origin:旋轉原點座標，就是旋轉時根據某一個點來旋轉的。預設都是圖的左上角，也就是（0,0）
float scale:縮放，比例縮放
SpriteEffects effects:有3個列舉 None、FlipHorizontally、FlipVertically，他在這裡的功能只是相圖形左右映射和上下映射而已，可用來作鏡子貼圖。
float layerDepth:圖層深度:在SpriteSortMode為FrontToBack的情況之下數值越大會越上層。BackToFront正好是相反的
///////////////////////////////////////////////////////////////////////////////////////////////
第七個多載:
public void Draw (
         Texture2D texture,
         Vector2 position,
         Nullable<Rectangle> sourceRectangle,
         Color color,
         float rotation,
         Vector2 origin,
         Vector2 scale,
         SpriteEffects effects,
         float layerDepth
)
Texture2D texture:載入的紋理。
Vector2 position:紋理的位置。
Nullable<Rectangle> sourceRectangle:決定紋理的區域。就是要畫出來的位置。
Color color:將紋像染成指定的顏色，指定為white將不會為紋理染色。
float rotation:將紋理旋轉指定角度（弧度），順時針旋轉
Vector2 origin:旋轉原點座標，就是旋轉時根據某一個點來旋轉的。預設都是圖的左上角，也就是（0,0）
Vector2 scale:縮放，用來作不同比例的縮放。
SpriteEffects effects:有3個列舉 None、FlipHorizontally、FlipVertically，他在這裡的功能只是相圖形左右映射和上下映射而已，可用來作鏡子貼圖。
float layerDepth:圖層深度:在SpriteSortMode為FrontToBack的情況之下數值越大會越上層。BackToFront正好是相反的

以下是XNA 3.0的======================================

SpriteBatch.Draw有七種樣子，每個都有好用的地方，簡單的2D特效就直接呼叫這些函式就可以容易達到！就讓我們看看有那些！

一. SpriteBatch.Draw (Texture2D, Vector2, Color)

這是最簡單的樣式，我們之前的demo都是呼叫此函式，參數分別是2D圖形物件（texture），顯示座標（position），顏色遮罩（color），這裡稍微說明一下顏色遮罩，

假設我們一張圖有兩種顏色～藍色和綠色（喔！～好敏感的顏色），rgb值分別為0,0,255和0,255,0，

我們選用黃色的遮罩（255,255,0），這樣遮下去會發生什麼事呢？

遮罩並不事把顏色混合喔，這張藍綠的圖會變成黑和綠了！

算法很簡單，先將遮罩標準化，三個顏色都除以255，然後再乘上原來的顏色就是結果的顏色了。

像是我們要畫煙火的火花，每個火花都是單一顏色，但是會不斷變化，就可以用白色的圖，然後改變遮罩來變換顏色，

之前紅色小球的例子，我們也可以改成用白色的球，然後用遮罩該變他的顏色，這樣很多球可以有不同顏色，但是卻只需要一張圖，方便又節省！

二.SpriteBatch.Draw (Texture2D, Rectangle, Color)

這和第一個很像，但是中間變成Rectangle（destinationRectangle），他是一個矩形物件，重要的有X,Y,Width,Height這四個屬性，

X,Y是此矩形左上角的座標，Width,Height就是他的長和寬了。

這裡的矩形物件是用來標示圖形的顯示位置的，和上面的Vector2不同的地方是，除了可以決定圖形的左上角座標，還可以決定圖形的大小，也就是有縮放的功能。

讓我們來看看例子：

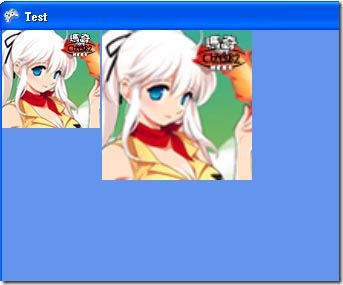

左邊是原尺寸娜歐，右邊是長寬150的娜歐。

三.SpriteBatch.Draw Method (Texture2D, Vector2, Nullable<Rectangle>, Color)

四.SpriteBatch.Draw Method (Texture2D, Rectangle, Nullable<Rectangle>, Color)

第三個和第四個一起講，因為們一樣只多了一個Nullable<Rectangle>的參數（sourceRectangle），其他和上面兩個函式相同。

這多出來的參數是讓我們決定來源圖的位置，也就是可以不要把整張圖都貼出來，只貼想要的部份。

我最常用到此參數的地方就是動畫，把許多連續的圖檔連接成一張大圖，然後定時改變顯示的部位，就可以達到2D動畫的效果。

當然，如果你傳入null的話，就是整張圖都顯示了。

五.SpriteBatch.Draw Method (Texture2D, Rectangle, Nullable<Rectangle>, Color, Single, Vector2, SpriteEffects, Single)

第五個多載後面多了四個參數，Color之後依序是旋轉角度（rotation）、原點座標（origin）、特效（effects）、深度（layerDepth）。

旋轉角度是以弧度為單位，順時針轉，所以輸入360可不只轉一圈，而要旋轉的話就一定要有一個固定點，那就是接著的原點座標，你可以想像一張圖被釘上圖釘的感覺，

之前的那些函式沒有設定原點座標，所以預設都是圖的左上角，也就是（0,0）。

此原點座標不光只是為了旋轉而已，一旦你設定此參數，移動和縮放都會被影響，如下圖，黑色是沒設定原點且不縮放也不旋轉。

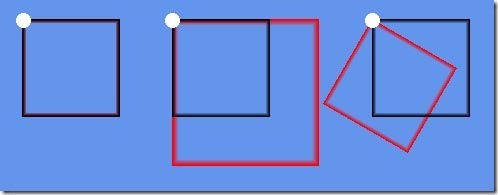

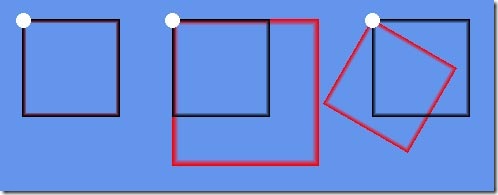

此圖紅線原點設定為（0,0），分別是直接貼圖、放大、旋轉。

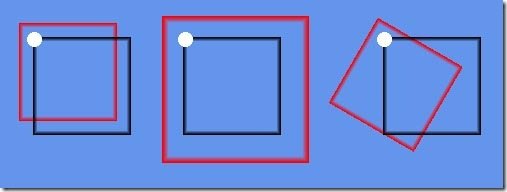

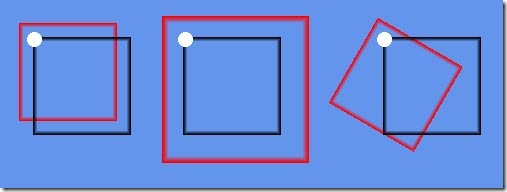

此圖紅線原點設為（14,14），分別是直接貼圖、放大、旋轉。

上面兩張圖的紅線參數完全一樣，只有原點不同而已，可以看得出來都是以原點做計算。

下一個參數是SpriteEffects，他是列舉型別（enum）有三個值分別是None、FlipHorizontally、FlipVertically，

他在這裡的功能只是相圖形左右映射和上下映射而已，用來作鏡子貼圖不錯用，

可以用｜連結起來，像這樣「SpriteEffects.FlipHorizontally | SpriteEffects.FlipVertically」，這樣只是上下左右顛倒而已。

最後一個參數是深度，數字是0到1之間，會影響畫圖的先後順序，0是前面1是後面，然後根據SpriteBatch.Begin裡的SpriteSortMode決定畫的順序，

當你畫面上有很多物件時，先後的順序是很需要好好規劃的。

關於SpriteBatch.Begin參數的說明請看上一篇XNA-2D SpriteBatch.Begin和SpriteBatch.End。

六.SpriteBatch.Draw Method (Texture2D, Vector2, Nullable<Rectangle>, Color, Single, Vector2, Single, SpriteEffects, Single)

七.SpriteBatch.Draw Method (Texture2D, Vector2, Nullable<Rectangle>, Color, Single, Vector2, Vector2, SpriteEffects, Single)

最後這兩個多載比第五種函式多了一個縮放，放在倒數第三個參數（scale），因為他指定畫圖位置的第二個參數只能設定畫出的位置，所以要縮放的話就要在後面設定，

第六種函式的縮放參數是一個float，為等比例縮放，第七種函式的縮放參數是Vector2，用來作不同比例的縮放。

原文 : http://www.dotblogs.com.tw/help/archive/2008/12/21/6480.aspx
